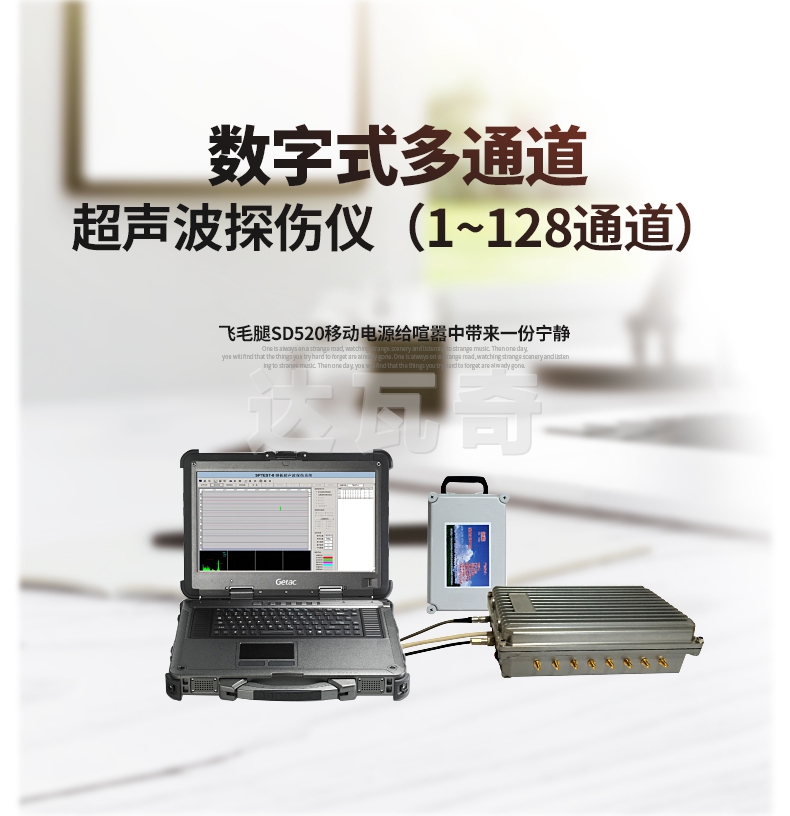

OTS-4/128系列数字探伤仪是与工业控制计算机联合使用且由计算机控制的检测设备。以数字化控制和数据采集与处理、波形显示为核心，由4路数控超声发射、接受调节、自动深度补偿。可实现闸门调节、探伤灵敏度和定量灵敏度调节、声速设置与测试、深度定位等功能，各通道均能实现独立完成探伤功能。



        OTS-4/128系列数字式多通道超声波探伤仪以4通道为模块，可实现多路同时检测，极大的提高检测效率，降低检测了成本。同时结合机电一体化技术可实现自动化检测，目前已广泛应用于钢管、焊缝、石油管具、钢板等的自动化超声检测。



        主要特点



        ● 仪器系统架构先进，性能稳定

        ● 独特硬件数据处理算法，具有业界最高系统重复频率，可实现最高检测速度。

        ● 每一通道独立，可以任意调整探头性能差异。

        ● 仪器采用了先进的相关报警处理技术，能有效抑制探伤现场的外来干扰。

        ● 具有多通道同时显示功能，可以在动态条件下观察每一通道的工作状态。

        ● 可以同时选择A扫描、B扫描以及滚屏等任意组合显示方式，清晰直观。

        ● 结合工装可实现C扫描。

        ● 优化的菜单，调试方便，操作简单。

        ● 仪器可以保存任意组参数，探伤调试时可以直接调用参数。

        ● 自动记录检测数据，可存贮、回放、打印探测条件和缺陷波形，形成检测报告

        ● 强大的报表文档处理能力，可以根据用户的需求自动生成各种报表



        技术参数



        ● 仪器的工作频率： 1－10MHz

        ● 增益总量：100dB，步进0.1、1、2、10

        ● 重复频率：10KHz

        ● 探伤灵敏度余量：≥54dB

        ● 垂直线性：≤2％

        ● 水平线性：≤1％

        ● 动态范围：≥26dB

        ● 分辨率：≥30dB

        ● 波形采样率： 100MHz

        ● 波形存贮    数量无限制，可进行波形回放、打印和报告生成

        ● 波形显示：A/B/C



        对于超声自动检测的计算机数据处理硬件采用CPU＋高速A/D +高速信道，计算机在程序的控制下能够很快地将各通道传输过来的探伤数据与探伤条件记录下来，进行综合分析处理，并能够多个通道同时探测，互不干扰。



        用于检测的计算机软件，我们采用虚拟按钮，虚拟控制面板和菜单相结合的方式，主要分为三个部分：虚拟控制部分（系统参数设置：发射强度；探头参数设置：零点校准、前沿设定、声速设定等；虚拟控制部分：探伤灵敏度设置与补偿）；自动检测部分（缺陷信号自动识别与报警、缺陷当量判别、自动生成检测报告）；数据管理部分（检测数据和探伤工艺存储、管理、备份和查备份等）。
