产品摘要：表面粗糙度仪的工作原理是通过测量表面的粗糙度尺寸，来确定表面的粗糙度等级。该仪器通过位置传感器实时获取动平均探头的相对位移数据，并将探头接近到表面的每个深度，对坡度、孤岛、折返点等特征进行检测，最终计算出表面的粗糙度尺寸。
产品摘要：表面粗糙度仪的工作原理是通过测量表面的粗糙度尺寸，来确定表面的粗糙度等级。该仪器通过位置传感器实时获取动平均探头的相对位移数据，并将探头接近到表面的每个深度，对坡度、孤岛、折返点等特征进行检测，最终计算出表面的粗糙度尺寸。
工作原理：
表面粗糙度仪的工作原理是通过测量表面的粗糙度尺寸，来确定表面的粗糙度等级。该仪器通过位置传感器实时获取动平均探头的相对位移数据，并将探头接近到表面的每个深度，对坡度、孤岛、折返点等特征进行检测，最终计算出表面的粗糙度尺寸。在检测完毕后，用户可以根据表面粗糙度尺寸选择合适的表面处理技术，以保证表面的精度和光洁度。
参数说明：
|
测量参数 |
Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr |
|
测量范围 |
Ra： 0.005 um ~ 16.00 um |
|
显示范围 |
Ra,Rq： 0.005 um ~ 16 um ；Rz, Rv ,R3z,Rt,Rp,R3z,： 0.02 um~ 160 um Rsm, Rs：1mm；Rmr：0~100%；Rsk：0~100% |
|
示值精度 |
0.001um |
|
量程范围 |
±20um，±40um，±80um |
|
取样长度L |
0.25 ， 0.80 ， 2.50，自动 |
|
评定长度 |
1L~5L（可选，L为取样长度） |
|
测量行程长度 |
3L~7L（可选，L为取样长度） |
|
最大驱动行程长度 |
17.5mm / 0.71 inch |
|
最小驱动行程长度 |
1.3mm / 0.052 inch |
|
示值变动性 |
＜6% |
|
示值误差 |
≤±7% |
|
针尖角度 |
90° |
|
测量轮廓 |
粗糙度，波纹度，原始轮廓 |
|
滤波器 |
RC, PC-RC, Gauss, D-P |
|
内部存储能力 |
100组数据 |
|
数据接口 |
USB |
|
电池 |
内置锂离子充电电池 |
|
外形尺寸 |
141 mm×55 mm×40mm |
|
产品重量 |
400g |
|
工作环境条件 |
温 度： -20℃～60℃ 相对湿度：< 90% 周围无振动、无腐蚀性介质 |
|
可选附件 |

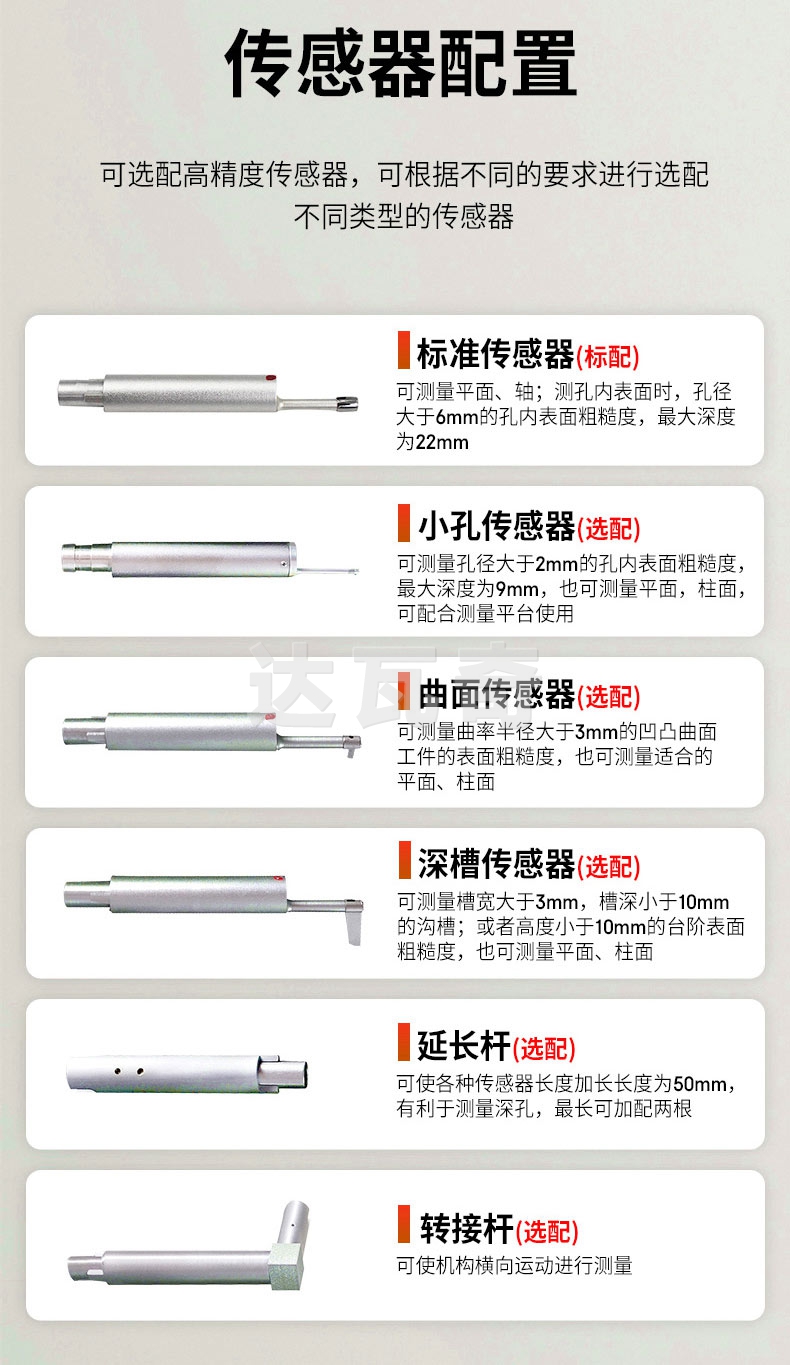

曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、 微型打印机、KA620测量平台 |
NDT150标准配置：
|
1 |

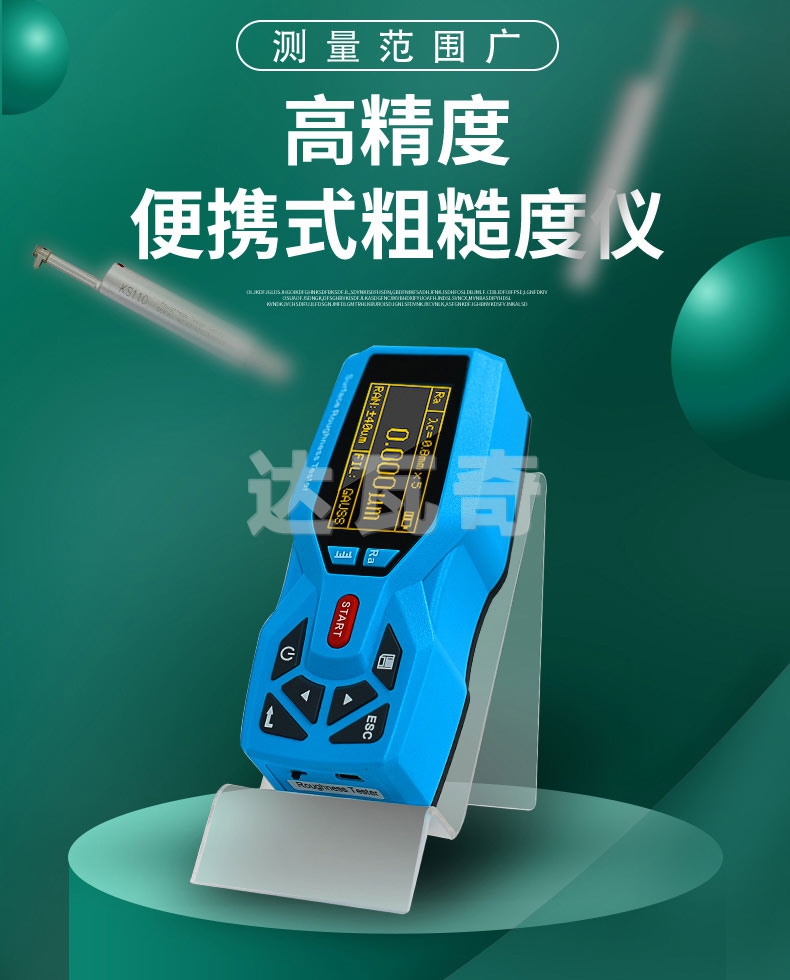

NDT150粗糙度仪主机 |
1台 |
|
2 |
多刻线校准样块 |
1块 |
|
3 |
支架 |
1个 |
|
4 |
充电器 |
1个 |
|
5 |
数据线 |
1根 |
|
6 |
说明书 |
1本 |
|
7 |
合格证 |
1张 |
|
8 |
保修卡 |
1张 |
|
9 |
ABS仪器专用箱 |
1个 |
