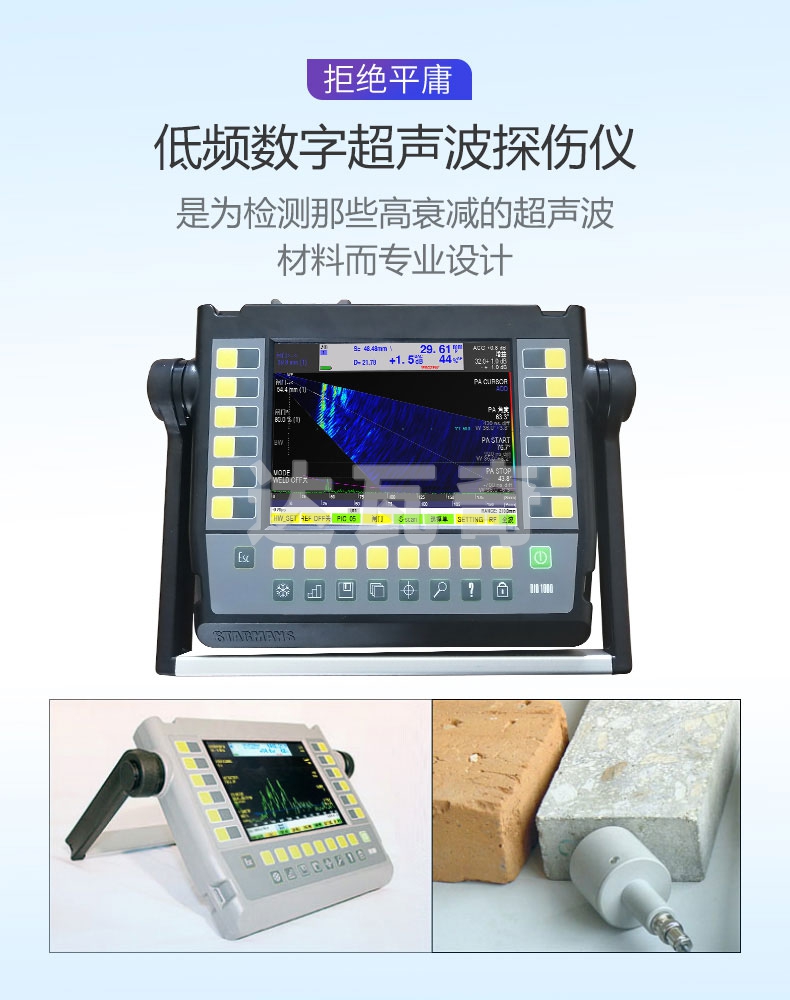

产品摘要：这款新的高级 DEFECTOBOOK®DIO 1000低频数字超声波探伤仪是为检测那些高衰减的超声波材料而专业设计的，比如混泥土材料，木质材料，塑料材料，建筑材料以及粗粒度物料等等。这款设备的主要特征是其从20 kHz 至1MHz的较低的操作频率。
概述
这款新的高级 DEFECTOBOOK®DIO 1000低频数字超声波探伤仪是为检测那些高衰减的超声波材料而专业设计的，比如混泥土材料，木质材料，塑料材料，建筑材料以及粗粒度物料等等。这款设备的主要特征是其从20 kHz 至1MHz的较低的操作频率。通过最新一代的电子元件和微处理器的使用，我们推出了最轻薄，真正便携式的低频率仪器，这款仪器使得检测易操作，并且迅速。这款仪器使用200MHz, 12位的采样率，结合了数字设计的强大优势即具有详细的动态回波信息。
|
显示器： 仪器尺寸： 显示刷新率： 显示尺寸： 频带宽度： 同步化： 操作温度： 存储温： 电池使用时间： 内存： 尺寸： 重量： 质保期： |
6” 彩色液晶，日光下可视 1024 (宽) X 768 (高) 60Hz 99 x 130mm 10kHz-10MHz 外同步，回波起始 -10°C 至+50°C - 40°C 至+70°C 长达10小时 2 - 16 GB 224 x 188 x 34mm 不含电池 0.74千克，电池0.54千克 基本2年，可选3年 |
|
输入/输出
USB连接器
编码器连接器
高速并口和TTL电平
模拟输出 |
一个USB主设备
A，B脉冲，TTL 5V，启动
报警输出，触发输入/输出控制
模拟量输出1: 闸门1内回波前沿位置或回波启动+闸门4内AUX
模拟量输出2: 闸门1内出现回波或回波幅度或厚度 |
|
校准
范围
分辨率
材料声速
显示延迟
换能器自动校准
单位
折射角
检测模式
探头延迟范围 |
脉冲重复频率100Hz时0～29000mm（钢中纵波）
所有回波位置的测量和时基设置均为5ns
1～19999 m/s
-25～29000mm（钢中纵波）
零点偏移和声速
毫米，英寸和微秒（mm, inch, µs）
固定设置为0°, 30°, 45°, 60°, 70°; 可变范围是10°～90°步进0.1°，图略
双晶（穿透），双晶+ 外置放大器
-10µs～4800µs |
|
闸门
闸门监测器
报警 |
四个闸门：浮动闸门，界面闸门，测量闸门和后壁衰减器
可选进波/失波 |
|
测量
显示模式
峰值保持
DAC, JIS-DAC
DGS（距离增益当量）
TGC（时间增益补偿）
衰减补偿
测试点的选择
测量方法
闸门起始位置，宽度
闸门抑制 |
A扫，A+B-扫，A扫+TOFD，A扫+声束形状
冻结回波包络
20点，线性或dB-线性插值，4条分曲线（辅助线）
BW，横通孔试块，平底孔试块，等效反射体当量
用于DAC/DGS
最大400.0 dB/m，步进0.1 dB/m
峰值，峰值+前沿，峰值+前沿+第一次峰值
四个闸门：每闸都可以测量回波幅度，回波位置，警报。闸门1：声程，深度，表面距离（曲面）。闸门2：厚度。闸3：后壁衰减。闸4：界面。
全声程范围
2～98% |
|
脉冲发生器
重复频率
能量
脉冲宽度
阻尼 |
10Hz-20kHz，A型扫描显示峰值包络
75～275V
15ns～50µs (10kHz～33MHz)
180Ω和 1000Ω |
|
接收器
增益
数字增益
频带宽度
检波方式
幅度测量
滤波器
平均
抑制 |
0～111dB 步进0.1 0.1/0.5/1.0/6dB
-6～36dB 用于TCG
-3dB带宽10kHz～10MHz
正半波，负半波，全波和射频
0～150_ FSH
50k，120k，200k，400k，500k，10k~200k 带通； 10k/100kHz 高通； 数字低通 6MHz
2～64x 用于有限范围
0～70% |
