1、设备用途：

该生产线主要用于非铁磁性零件荧光渗透检验，检测零件非松孔性表面开口不连续性缺陷。

2、设备概述：

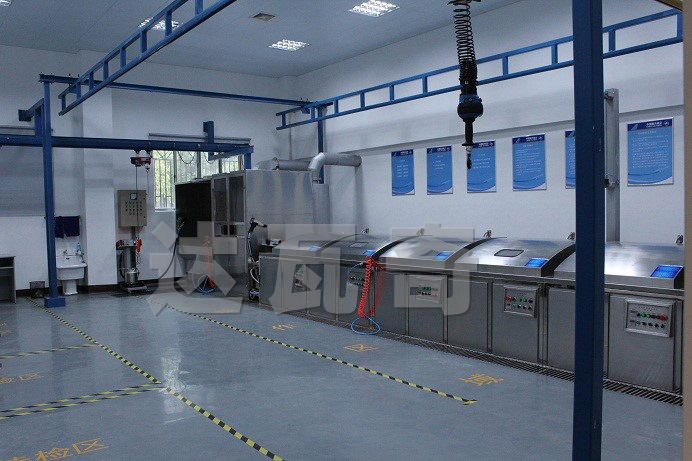

荧光渗透检测线符合HB/Z61-98《渗透检验》标准和GJB2367《渗透检验》的相关规定。该生产线渗透工艺方法采用自乳化。荧光渗透检测设备由超声波清洗槽1个、喷淋/鼓泡清洗槽1个、烘干槽2个、自乳化渗透槽1个、人工清洗槽1个、显像槽1个；配套及辅助设施由电气控制柜、气动控制系统、单轨行车（配500Kg电动葫芦2个）、各种管道等设备组成。检测线整体布置，以方便整条检测线的检修和清洁。该设备的工艺布局合理，工艺参数能设定与控制，以满足质量保证的需要，并使零件在检测过程中流转顺畅、操作便捷可靠。

3、工艺流程；

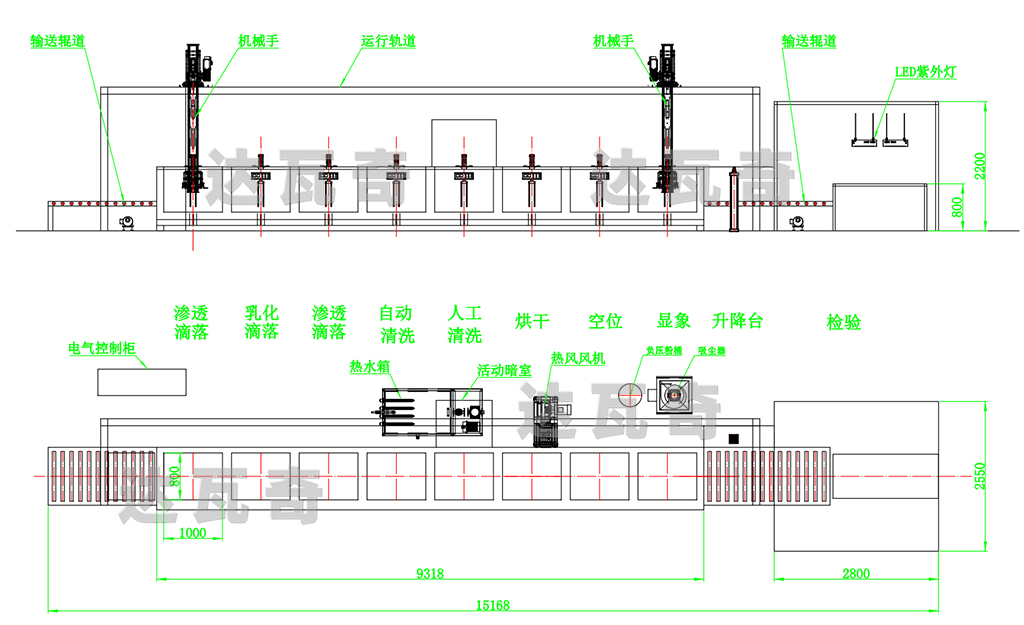

人工上料—4级渗透滴落—后乳化滴落—2级渗透滴落—自动清洗—人工清洗—烘干—空位—喷粉现象—荧光观察—人工下料

各个工位之间转运采用人工操作电动葫芦进行。
