第一部--设备用途：

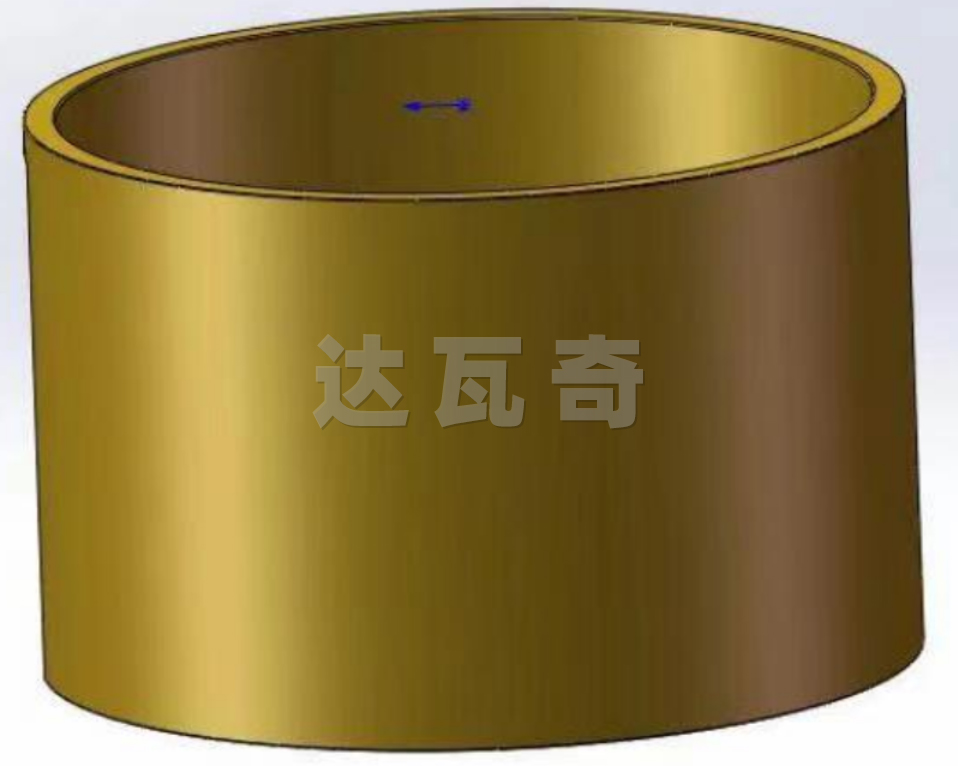

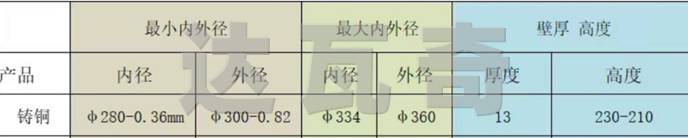

待件零件及规格

第二部--设备概述：

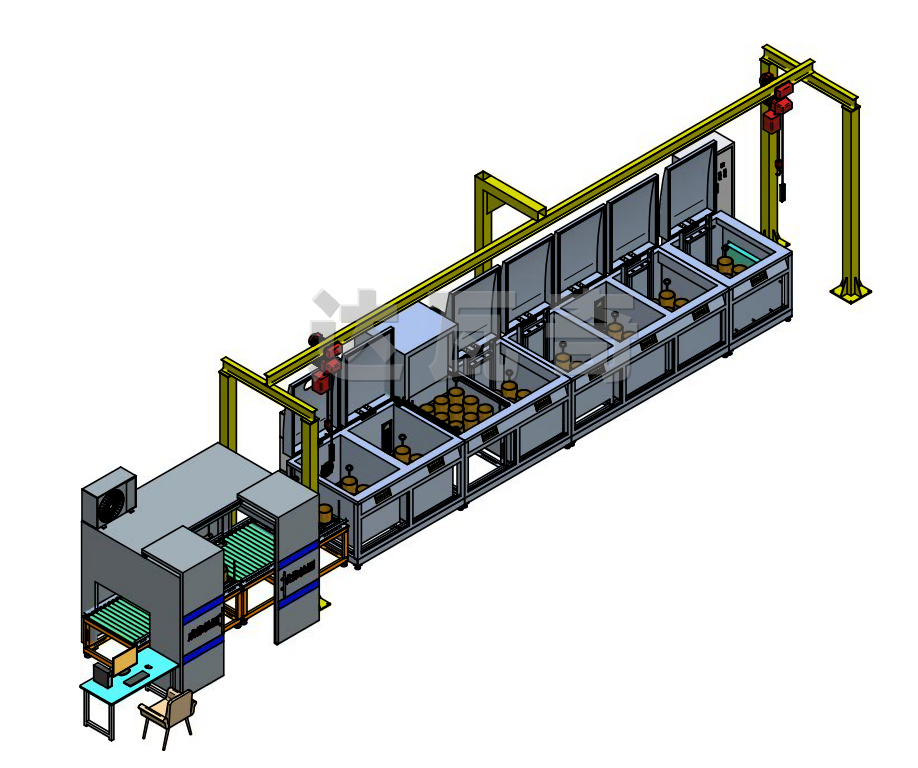

荧光渗透检测线符合HB/Z61-98《渗透检验》标准、GJB2367《渗透检验》、T CAMAVC0005-2023民用航空无损检测渗透检测的相关规定。ISO4386-3-2018滑动轴承+金属多层滑动轴承渗透无损检测，荧光渗透检测设备由渗透槽2个、清洗槽2个、烘干槽1个、后乳化渗透槽1个、人工清洗槽1个、显像槽1个；配套及辅助设施由电气控制柜、气动控制系统、连接管道等组成。 检测线整体布置，以方便整条检测线的检修和清洁。该设备的工艺布局合理，工艺参数能设定与控制，以满足质量保证的需要，并使零件在检测过程中流转顺畅、操作便捷可靠。

第三部--工艺流程；

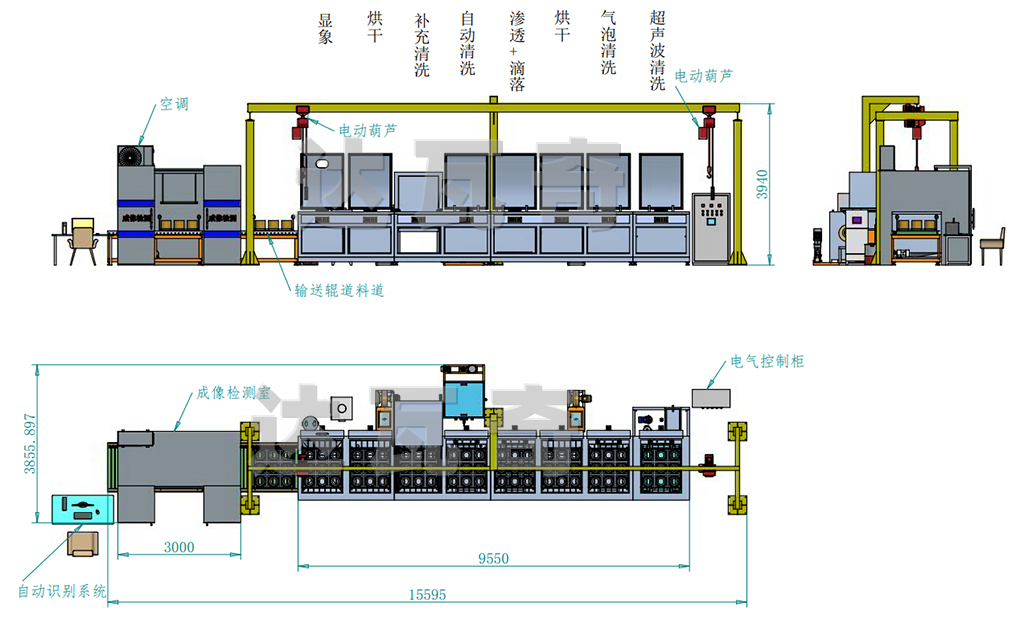

人工吊装上料——超声波清洗——气泡清洗——烘干——渗透滴落—自动清洗——补充清洗——烘干——喷粉显像——视觉观察——下料

第四部--相机自动采集图像，缺陷识别系统

功能特点

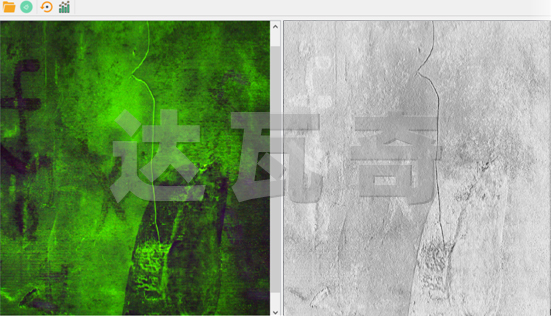

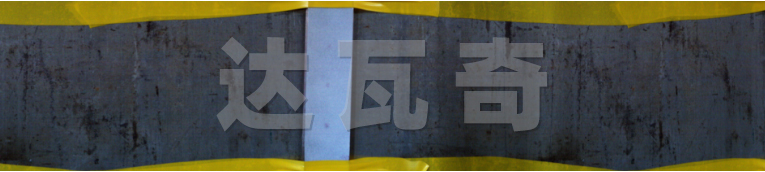

*图像采集，图片展示

*手动识别，自动识别

*图像处理，深度学习

*同时生成BMP、DCM两种格式

*格式转换BMP与DCM格式可相互转换

*缺陷尺寸测量

*生成报告doc格式

缺陷识别软件功能特点

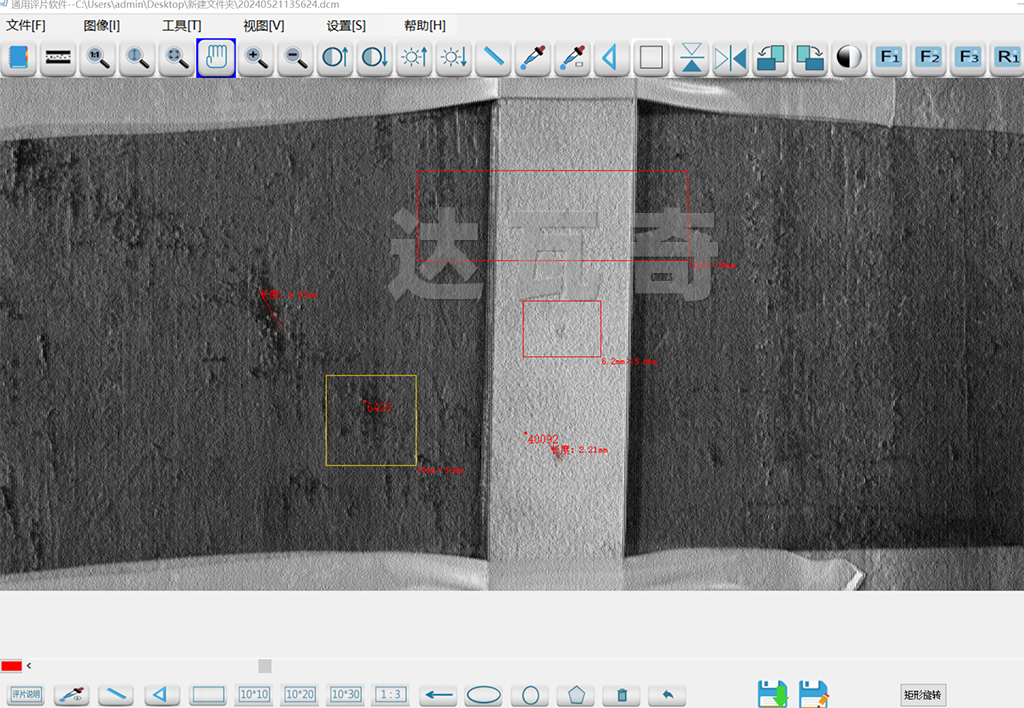

2）缺陷尺寸的测量
