概述

荧光磁粉探伤机用于检测铁磁类工件（如：螺栓、销轴、轴套、齿轮、齿圈、曲轴等）表面和近表面因锻压、淬火、研磨、疲劳等引起的裂痕及夹渣等细微的缺陷。



特点

检测范围：直径（0~400mm），长度1200mm（定制长度0~6000mm）

探伤方法：荧光或非荧光磁粉探伤

磁化方式：周向、纵向、复合磁化

电极间距：0~1200mm（可调），定制范围（0~6000mm）

夹紧方式：手动/气动夹紧

磁化电流：0~6000A

退磁效果：剩磁小于0.3mT

探伤灵敏度： A1型标准试片（15 / 50）清晰显示

电源：三相五线 AC 380V 50Hz

适合标准

磁粉探伤机：GB/T8290—2011

磁粉探伤观察条件：GB/T 5097-2020/ ISO 3059：2012

美国材料与试验协会：磁粉检测方法ASTM E1444-01

欧盟、国际标准：DIN EN ISO 9934-2-2003



荧光磁粉探伤机技术参数表
电流     名称	交流/直流（半波、单相全波、三相全波）
周向磁化电流（A）	5000	6000
纵向磁化磁通势（AT）	12000、16000、18000、20000、24000
可选线圈内径（mm）	350、400、500、600
可选最大电极间距（mm）	1000、1500、2000、3000、5000、8000
主机	一体式/分体式（电气控制柜与主机分离）
灵敏度	A型试片（30/50、15/50、7/50）显示清晰
暂载率	≤10% / ≤20%
控制方式	手动/半自动
操作界面（*）	按钮/触摸屏
夹持方式（*）	电动、气动
转动方式	电动
交流磁化方法	周向磁化，纵向磁化，复合磁化
交流退磁方式	自动衰减式退磁
整流方式	单相半波、单相全波、三相全波
交直流磁化方法（*）	周向交流磁化，周向直流磁化，纵向交流磁化，纵向直流磁化，周向交流纵向直流复合磁化，周向直流纵向交流复合磁化
直流退磁方式（*）	永磁体退磁、超低频退磁
紫外灯	吊挂式 、手持式
喷淋时间	3"～6" / 手动
磁化时间	0.5"~2"/次
旋转观察时间	5"～10"/周
退磁时间	3"~5"/次
气源	0.4-0.8MPa
电源	三相五线，380V±10%，50Hz
外形尺寸（mm）	长：1～1.5m+电极间距
	宽：800~1200mm（加暗室的宽度：1800mm）



配置（一）



特点

l    结构简单，可靠性高，经济实用

l    占地小，使用灵活方便

l    荧光或非荧光磁粉探伤

l    周向、纵向、复合磁化

l    电流连续可调，自动衰减式退磁

l    简易遮光暗室



配置表（A）

类型 配置	A
可编程逻辑控制器（PLC）	●
数字电流表	●
便携式紫外灯	○
固定式紫外灯	●
遮光暗室	●
V型托架	●
手动、脚踏加紧	○

注：“●”为标配，“○”为选配。

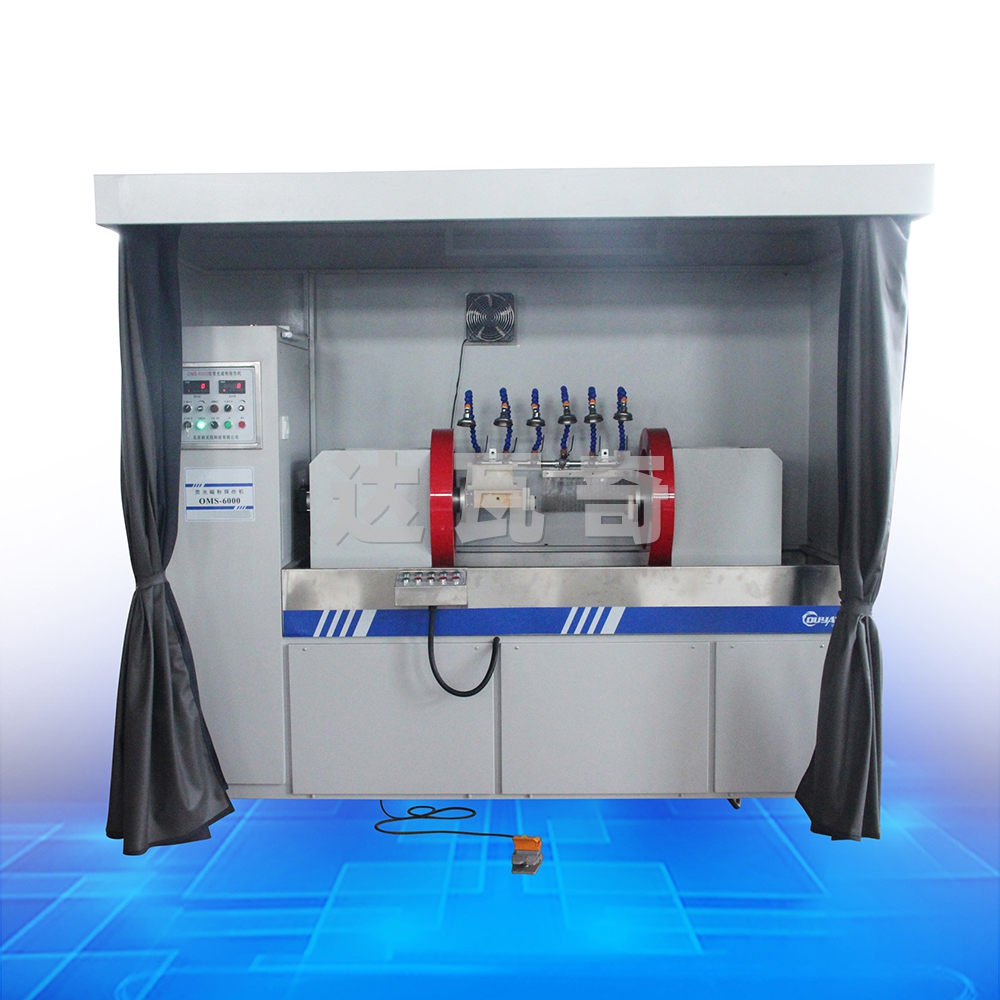

配置（二）





特点



l    半封闭型暗室，独特外形设计

l    固定式紫外灯

l    荧光或非荧光磁粉探伤

l    周向、纵向、复合磁化

l    电流连续可调，可预置，真有效值显示



配置表（B）：

类型 配置	B
可编程逻辑控制器（PLC）	●
数字电流表	●
触摸屏	○
直流磁化	○
气动夹紧	●
半封闭暗室	●

注：“●”为标配，“○”为选配。

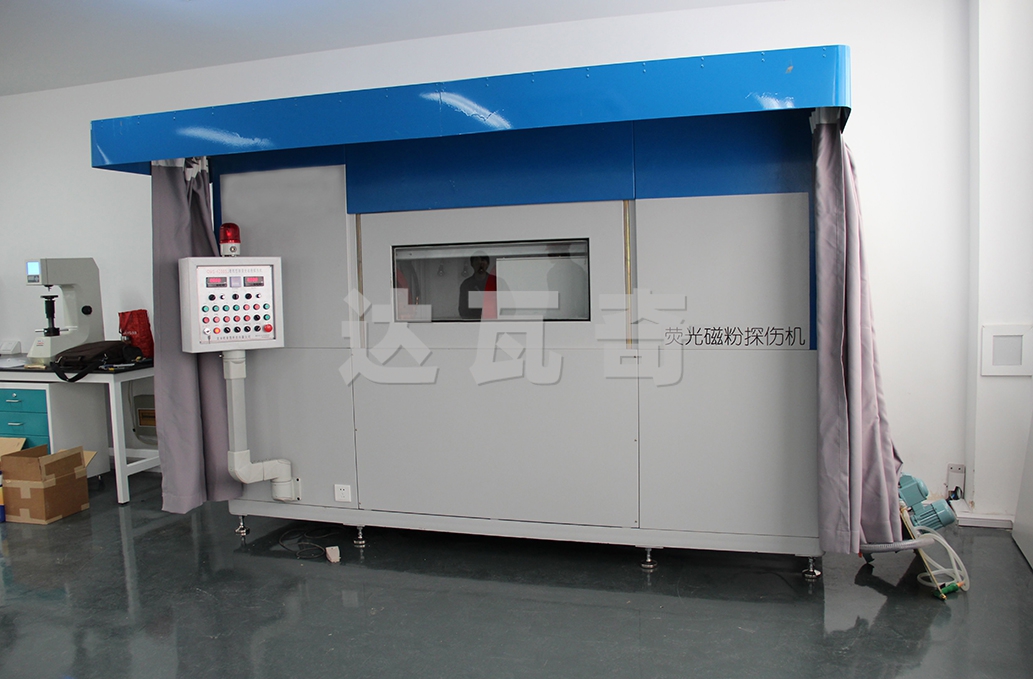

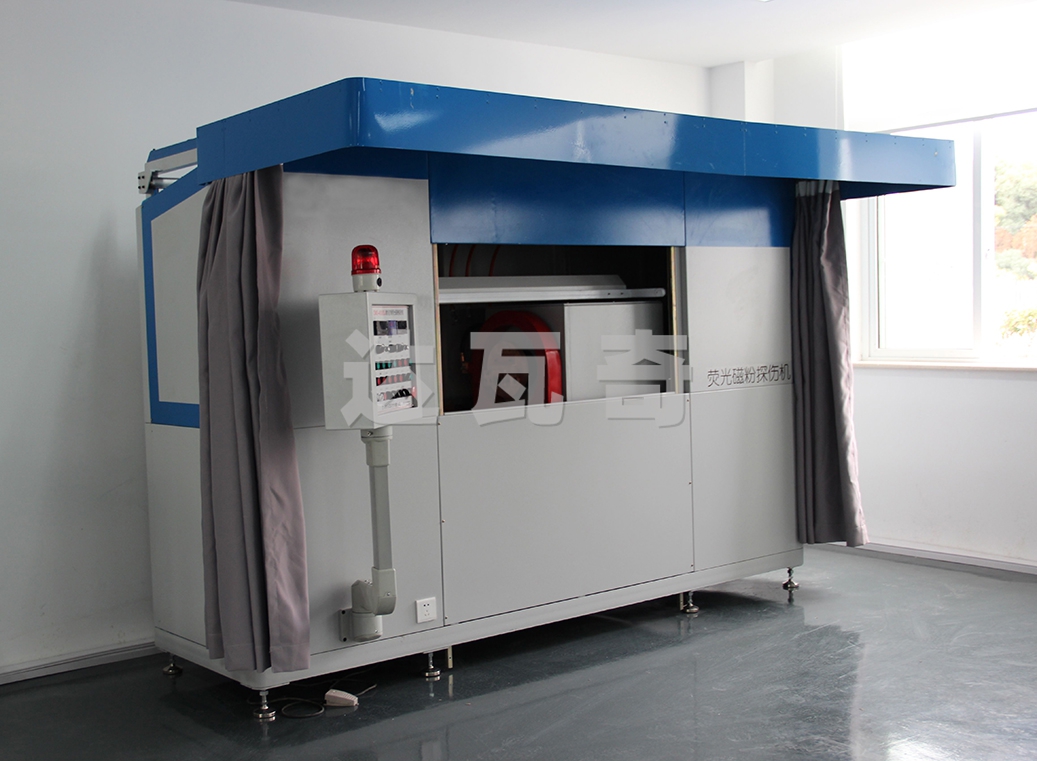

配置（三）





特点

l    外观专利设计，符合人体工程学

l    大功率LED紫外光灯

l    荧光或非荧光磁粉探伤

l    封闭结构，防止液体飞溅

l    全封闭暗室

l    一体式或分体式主机

l    周向、纵向、复合磁化

l    主要部件为国际知名品牌

l    电流连续可调，可预置，真有效值显示

l    可选配单相/三相，半波/全波直流磁化

l    周向防打火铜垫

l    断电相位控制功能

l    自动衰减式或超低频退磁



配置表（C）：



类型 配置	C
可编程逻辑控制器（PLC）	●
数字电流表	○
触摸屏	●
电流预置	●
直流磁化	○
接触检测功能	●
防打火铜垫	●
气动夹紧	●
全封闭暗室	●

注：“●”为标配，“○”为选配。
