磁粉检测周向磁化采用直接通电法，纵向磁化采用线圈感应法。周向磁化和纵向磁化均使用50Hz工频交流电作为电源，两路电流相位相差120°。工件在复合磁化时，根据失量分析，在其表面将建立一个随时间变化的椭圆形旋转磁场。由于交流电的趋肤效应，对形状比较复杂的工件，只要选择合适的磁化电流强度，也能使其表面获得较均匀的磁场分布。



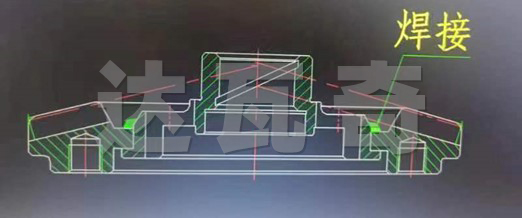

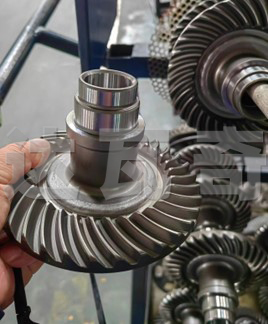

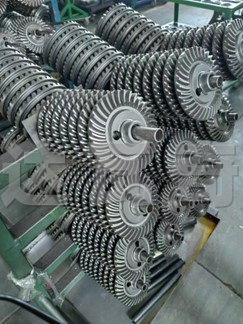

被测工件



检测方法：直接通电法、磁轭法



检测要求：适用于轴类、紧固件、弹簧等，检查工件表面和近表面因铸造、锻造、机加工和疲劳而引起的裂痕等细微缺陷。能实现测试过程自动化。



设备制造标准：

1、 用户现场和实际探伤工艺要求。

2、 国家标准：磁粉探伤机《GB3721-83》

机械行业标准：磁粉探伤机《JB/T8290-2011》

国家标准：磁粉检测 第3部分：设备《GB/T 15822.3-2005》

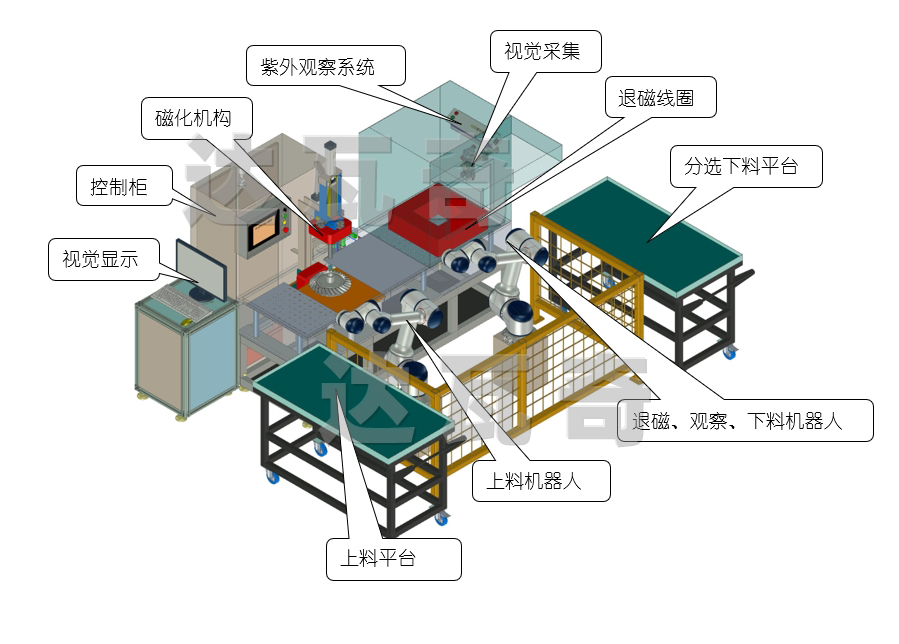

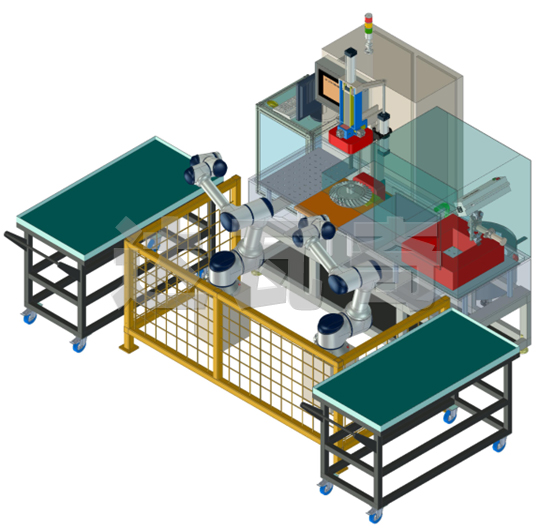

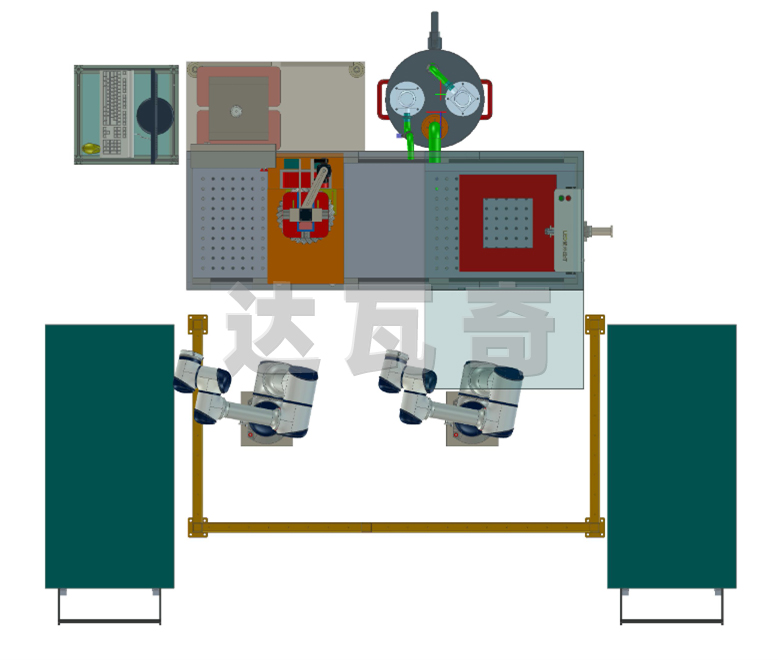

设备构成：

控制中心                  1套

检测机构                  1套

磁悬液喷洒系统         1套

暗室                         1套

磁化系统                   1套

固定式紫外光灯         1套

图像采集相机及工装   1套

图像自动识别系统      1套



主要技术指标：

1周向电流AC：0—3000A连续可调 带断电相位控制功能。

2纵向磁化磁势AC：0—16000A连续可调 ，带断电相位控制功能。

3磁化方式：周向磁化（直接通电），纵向磁化（磁轭感应），复合磁化。

4磁化效果：工件表面用A型（15/50）试片贴面，显示清晰。

5退磁方式：自动衰减式退磁。

6退磁效果：工件退磁后剩磁 ≤0.3mT。

7暂载率:30% 。

8电源：三相五线，380V±10%，50Hz。

9紫外线强度：距光源380mm≥4000uW/cm²。



检测工艺：

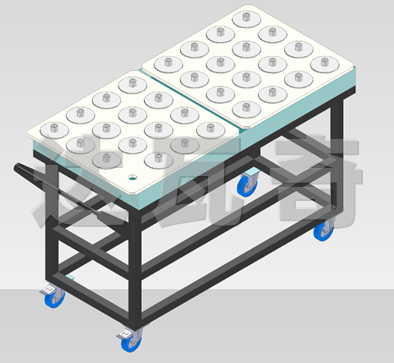

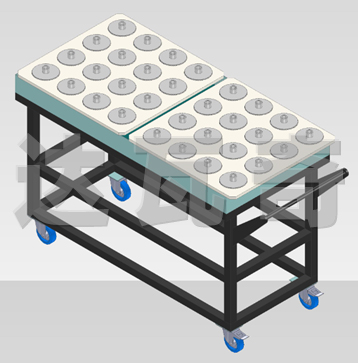

系统自动程序：左侧机器人上料到磁化工位——喷淋磁化——右侧机器人抓取工件到相机采集图像位置——相机采集图像——采集图像后机器人将工件放入退磁线圈1秒钟——退磁后将零件直接放入下料小车

手动程序：每步骤可由人工启动完成



控制系统：

控制中心以可编程逻辑控制器为核心，控制两个电极及磁化退磁装置的运行。以控制柜为主体，内含各种执行元件，磁化触发电路，主变压器等。

人机界面及PLC控制系统：

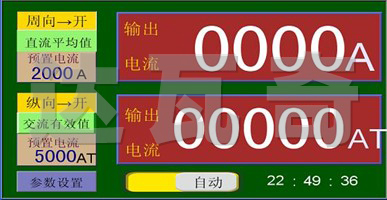

触模屏可编程显示器通过适配器与PLC可编程控制器通讯，将PLC可编程序直接显示，可自动或手动完成充磁、退磁、夹紧、松开、翻转、、喷淋等功能。

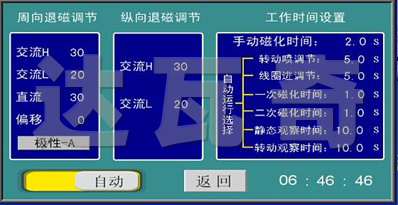

触摸屏界面可以根据需求进行编程设计，根据工件类型设置成不同图号通道，每个通道存储一组工艺参数，操作人员可以根据设定好的工艺要求来选择图号通道，从而进行快捷设置。为用户免费提供软件升级。

设备有自动报警功能，当主变压器温升超过设计标准时自动报警。



主机组成：

机身、不锈钢收集槽、磁化器、喷洒系统及旋转观察机构。
